Sprawdzone rozwiązania:
modułowe systemy zabezpieczeń Hager

Im większe są wymagania z zakresu bezpieczeństwa rozdzielnic elektrycznych, tym bardziej kompaktowe i wydajne są nasze urządzenia. Dzięki innowacyjnemu połączeniu wyłączników rożnicowoprądowych i nadprądowych oraz szynom fazowym, Twoja praca nabierze rozpędu. Ponadto nasze systemy połączeń quickconnect są najlepszym przykładem oszczędności czasu i przestrzeni. Działają zgodnie z zasadą "wtykaj zamiast przykręcać".



quickconnect
teraz również po stronie zasilania




Wygodna wymiana

Zredukuj do niezbędnego minimum czas przerwy w dostawie energii elektrycznej u swoich klientow.
Dzięki naszym systemom, nie trzeba przeprowadzać problematycznego demontażu poszczegolnych aparatow modułowych lub grup urządzeń. W trakcie prac serwisowych szynę fazową możesz usunąć w łatwy sposob. Dzięki zatrzaskom Quick-Snap łatwo
i szybko odczepisz urządzenia zabezpieczające od szyny montażowej.

1. Odczepianie

Odczepianie urządzeń przy pomocy zatrzasku Quick-Snap.

2. Wyciaganie

Ręczne wyciąganie poszczególnych urządzeń modułowych.

3. Usuwanie

Usuwanie szyny fazowej przy pomocy jednego podważenia wkrętakiem.

4. Punkt pomiaru napięcia

Dzięki przemyślanej konstrukcji urządzeń modułowych Hager, pomiar napięcia jest dziecinnie prosty i bezpieczny.

5. Czysta sprawa

Urządzenia modułowe Hager posiadają pola opisowe
z przeźroczystą klapką ochronną, do której wsuwa się kartkę z opisem. Tekst jest trwale chroniony przed kurzem
i zniszczeniem.

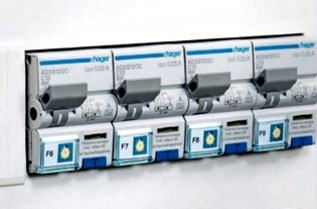

Urządzenia zabezpieczające z techniką łączeniową QuickConnect

Władza nad systemem:
rozłącznik główny

Rozłączniki modułowe umożliwiają łatwe, szybkie i bezpieczne podłączenie zasilania poprzez system szyn łączących. Bezpieczeństwo można również zwiększyć za pomocą żółtej osłony zacisków ze znakami ostrzegawczymi.

Asortyment:
– rozłącznik 4P
25 A, 40 A i 63A
Kompaktowa moc:
wyłącznik różnicowoprądowy
z członem nadprądowym

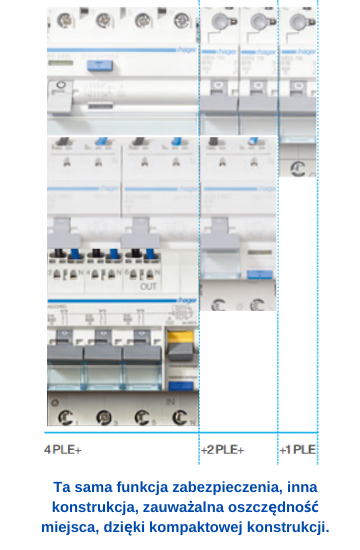

Mniej oznacza więcej! Rozbudowane kombinacje złożone z pojedynczych wyłączników nadprądowych i rożnicowoprądowych można zastąpić zestawami, które zabierają mniej miejsca.


Asortyment:
– RCBO 1P + N
– RCBO 3 × 1P + N
– RCBO 4P


Nowa definicja ochrony:
warianty wyłączników nadprądowych

Nawet, gdy nie jest wymagane zabezpieczenie róznicowoprądowe, potrzebne są kompleksowe systemy zabezpieczeń przetężeniowych. Wyłączniki MCB chronią instalację oraz stanowią element ochrony przeciwporażeniowej.

Asortyment:
– MCB 1P
– MCB 1P + N
– MCB 3P
– MCB 3P + N

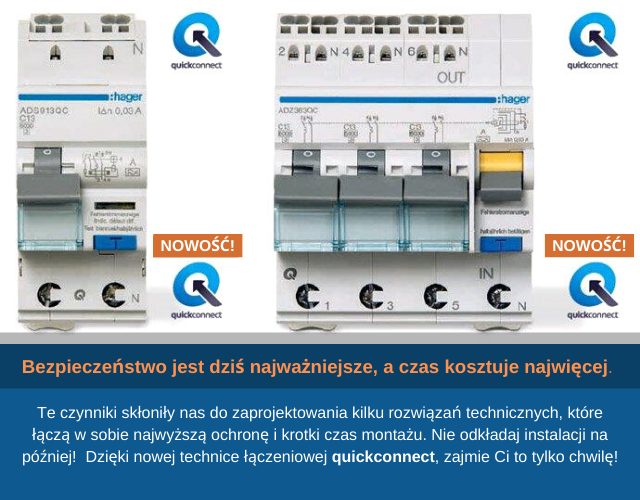

Wyłącznik róznicowoprądowy z członem nadprądowym RCBO3


Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO 3 × 1P+ N) łączy trzy niezależne wyłączniki MCB dla trzech obwodów elektrycznych 230 V z jednym
wyłącznikiem różnicowoprądowym.

Jako jedyny i najbardziej kompaktowy produkt na rynku, chroni trzy obwody elektryczne przed prądami różnicowymi. Ochrona przeciążeniowa oraz przeciwzwarciowa odbywa się niezależnie dla każdego obwodu. Ponieważ przewód fazowy i neutralny są w tych urządzeniach jasno oddzielone i jednoznacznie przyporządkowane, urządzenia te charakteryzują się jednolitym wyglądem, a tym samym łatwiejszą obsługą. Nawet osoba postronna może natychmiast rozpoznać odpowiednie funkcje urządzenia i samodzielnie aktywować obwody, które zostały wyłączone na skutek zwarcia lub przeciążenia. Ponadto jednoznaczne przyporządkowanie przewodu neutralnego ułatwia instalatorowi podłączenie okablowania w rozdzielnicy.

Seria składa się z sześciu urządzeń łączących funkcjonalności RCCB (typu A, IΔn 30 mA) i MCB o prądzie znamionowym 10, 13 i 16 A oraz charakterystyce B i C. Urządzenia posiadają zaciski typu Bi-Connect po stronie zasilającej (przedni zacisk typu quickconnect, tylny zacisk śrubowy) oraz zaciski typu quickconnect po stronie wyjściowej. W celu szybkiego połączenia kilku urządzeń w rzędzie można zastosować standardową 4-biegunową szynę fazową.
