univers N HC. Nowatorskie rozwiązanie mostu szynowego PE i N
Każdy z instalatorów wie, jak trudno jest podłączyć przewody o dużych przekrojach w rozdzielnicach. W celu ułatwienia czynności łączeniowych oraz skrócenia czasu montażu firma Hager wprowadziła do oferty obrotowy izolator szyn PE i N.
Wstęp
Izolator ten jest przeznaczony do szyn Cu o szerokościach 20; 30; 40 mm i grubościach 5 lub 10 mm, przy czym można stosować różne wielkości dla szyny N i dla szyny PE.
Kompletny izolator składa się z:
Cały komplet jest wytwarzany w trzech wersjach:
To ostatnie rozwiązanie pozwala wygospodarować dodatkową przestrzeń przyłączeniową.
Kompletny izolator składa się z:
- podstawy,
- części górnej zamykającej,
- obrotowego uchwytu szyn,
- wstawek kalibrujących, dla odpowiedniego przekroju szyny.
Cały komplet jest wytwarzany w trzech wersjach:
- kompletny podzespół z pełną pokrywą do montażu na konstrukcji nośnej,
- pojedyncze elementy ze wspornikiem metalowym, również do mocowania do konstrukcji nośnej,
- wariant do montażu na metalowym wsporniku kątowym do montażu do konstrukcji obudowy w jego tylnej części.
To ostatnie rozwiązanie pozwala wygospodarować dodatkową przestrzeń przyłączeniową.

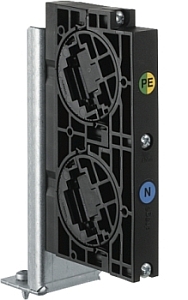

UST22PEN
