Obudowy uniwersalne IP65 orion+

Zgodnie z filozofią ciągłego doskonalenia się firma Hager prezentuje całkowicie nową, generalnie zrewolucjonizowaną ofertę obudów naściennych IP65 orion+. Jako technicznie udoskonalone rozwiązanie, orion+ gwarantuje obecnie jedną z najszerszych ofert tak pod względem gabarytowym jak i funkcjonalnym obudów uniwersalnych.

Przede wszystkim funkcjonalność

Obudowy IP65 orion+ podzielić można na dwie rodziny: obudowy z blachy stalowej oraz obudowy poliestrowe, z kolei obudowy poliestrowe na dwa typy: Box-structure i Panel-structure. Ze względu na bardzo solidne wykonanie i wysoki stopień ochrony IP65, orion+ poliestrer jest wyjątkowym, uniwersalnym rozwiązaniem przeznaczonym do zabudowy wewnątrz i na zewnątrz budynków komercyjnych i przemysłowych, gdzie niezbędna jest gwarancja permanentnej niezawodności operacyjnej urządzeń i aparatów zainstalowanych w środku obudowy.
Elastyczność: zabudowa wewnętrzna

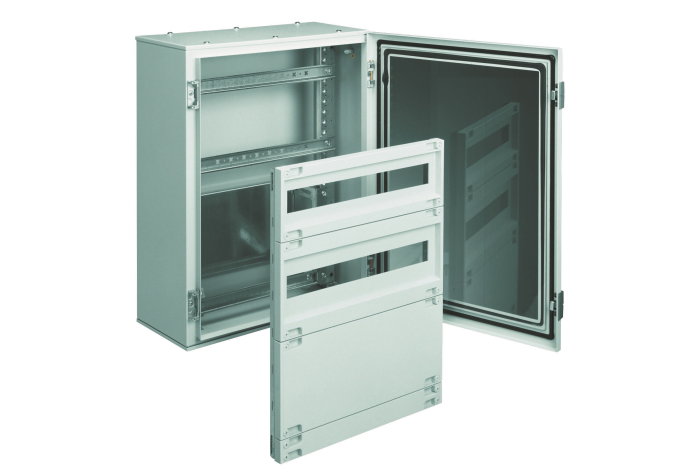

Innowacyjne, elastyczne rozwiązanie zabudowy wewnętrznej charakteryzuje się szerokim zakresem praktycznych udogodnień znacznie ułatwiających wykonywanie prac montażowych przez instalatorów i elektryków. Na szczegółową uwagę zasługuje kombinowany system zabudowy wewnętrznej tzn.: płyty montażowe do aplikacji z zakresu automatyki oraz szyny TS35(DIN) do zabudowy aparatury modułowej dystrybucyjno-zabezpieczającej mogą być montowane razem z maskownicami tego samego typu. Kiedy zaistnieje konieczność dostarczenia obudowy „dystrybucyjnej” (wyposażonej tylko w szyny pod aparaty modułowe), elektromonterzy mają do wyboru dwa typy zabudowy:
  • System +S, podzespół gotowy - prostej konstrukcji ruszt z szynami i maskownicami (jeden numer zamówieniowy);
  • System +C, podzespoły do indywidualnych zastosowań, pozwalające na łączenie zabudowy płyt montażowych i szyn TS35 w jednej obudowie

Galeria i wskazówki dla profesjonalistów

Więcej informacji na temat zalet obudów orion+ znajdziesz po kliknięciu na wybrane zdjęcie.

Dane techniczne

  • Montaż: montaż natynkowy
  • Stopień ochrony: IP65/IK10
  • Wymiary:
    od 250 x 200 x 160 mm
    do 2050 x 1100 x 300 mm
    Klasa izolacji:
    I kl. ochr. – obudowy z blachy stalowej
    II kl. izol. – obudowy poliestrowe
  • Materiał: blacha stalowa grubości 12/10
    lub poliester wzmacniany włóknem szklanym
  • Kolor: jasnoszary, RAL 7035
  • Powierzchnia: pokrywana proszkowo powłoka
    epoksy-poliestrową farbą (obudowy stalowe)
  • Wyposażenie wewn.: szyny montażowe DIN
    (TS35) lub płyty montażowe
  • System zabudowy wewnętrznej: - Obudowa
    dla aparatów na prąd znamionowy max. 630 A
    - Napięcie znamionowe Un - 400 V, 50/60 Hz
    - Napięcie znamionowe izolacji Ui - 690 V
    - Napięcie impulsowe Uimp - 8 kV
    - Prąd zwarciowy max. Icc - 35 kA


Korzyści

  • Do zastosowań wewnętrznych i zewnętrznych.
  • Wersja z blachy stalowej lub poliestru wzmacnianego włóknem szklanym.
  • Obudowy stalowe: drzwi frontowe z uszczelką z pianki poliuretanowej, kąt otwarcia 140°, możliwość zaczepienia poziomego, łatwa zamiana drzwi z lewych na prawe.
  • Montaż naścienny obudowy dzięki tylnym uchwytom
    lub poprzez odpowiednie dodatkowe nakładki
    do mocowania na ścianie.
  • Uniwersalność wewnętrznego wyposażenia – automatyka i/lub dystrybucja energii.
  • Szafki pakowane indywidualnie w solidnych kartonach.
  • Drzwi dostępne jako pełne lub przezroczyste.
