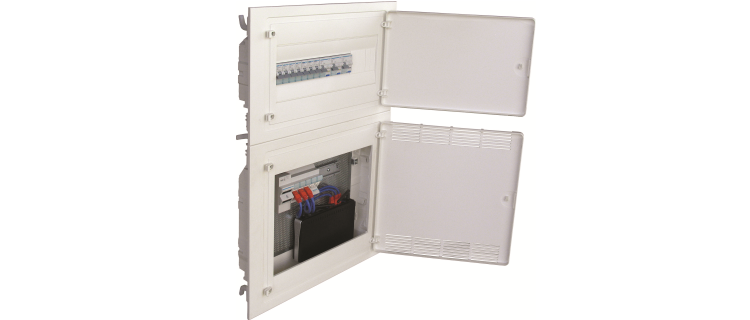

Nowy golf teletechniczny VDI

Nowe rozdzielnice teletechniczne golf to doskonałe rozwiązanie dla budownictwa deweloperskiego.
Rodzina golfów 18-rzędowych zapewnia możliwość łączenia pionowego z rozdzielnicami teletechnicznymi o tej samej szerokości, dzięki temu tworząc nowe możliwości zabudowy w ograniczonych przestrzennie miejscach.

golf teletechniczny

W nowych, multimedialnych rozdzielnicach golf zmieścić można prawie wszystkie komponenty komunikacyjne jednego poziomu, wymagane przez Nowe Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z 2012 r (Dz. U. z 2012 r. Poz. 1289), które zaleca zasilanie każdej jednostki mieszkaniowej z pojedynczej rozdzielnicy multimedialnej, przy czym zabudowane jednostki do transmisji danych mogą być zarówno aktywne, jak i pasywne.

Do pobrania

Systemy wielolicznikowe i teletechniczne w budynkach mieszkalnych oraz użyteczności publicznejSystemy wielolicznikowe i teletechniczne
w budynkach mieszkalnych oraz użyteczności publicznej




Rysunki projektowe rozdzielnic multimedialnychRysunki projektowe rozdzielnic multimedialnych - CAD





Film montażowy

6673761.7724

Wskazówki dla profesjonalistów

Zabudowa komponentów multimedialnych

dzięki perforowanej płycie montażowej.

Perforowane drzwi

ułatwiające odprowadzanie ciepła (wentylacja grawitacyjna).

Szybki i solidny montaż pokrywy poprzez 1/4 obrotu śrubokręta

Wbudowane śruby zapewniają szybką i sprawną instalację

Więcej przestrzeni na okablowanie to szybszy i prostszy montaż.

Opatentowany system zintegrowanego prowadzenia przewodów.

Łącznik rozdzielnic podtynkowych

umożliwia łączenie aplikacji multimedialnej z standardową rozdzielnicą

Akcesoria

Pełen zakres akcesoriów i komponentów ułatwiających realizację instalacji teletechnicznej.

Otwory na śruby do mocowania szyn TS35

otwory umieszczone są poza obszarem urządzeń modułowych w celu natychmiastowego dostępu i bezinwazyjnego demontażu

Solidne drzwi

Wzmocnione zawiasy oraz możliwość zamiany na prawe bądź lewe.

Dane techniczne

  • stopień ochrony:
    IP30 bez drzwi
    IP40 z drzwiami (IP30 z drzwiami wentylowanymi)
  • odporność uderzeniowa: IK07
  • klasa izolacji II
  • kolor: RAL 9010 (biały)
  • prąd znamionowy:
    dla aparatury do 63 A
  • napięcie znamionowe:
    AC 400 V / 50 Hz
  • badanie palności - próba rozżarzonego drutu:
    - rozdzielnice VS 650°C
    - rozdzielnice VF 850°C

Charakterystyka techniczna

  • Wszystkie oferowane produkty są zgodne z IEC 61439-3 (PN-EN 61439-3)
  • Wszystkie oferowane produkty są zgodne z dyrektywami RoHS i WEEE
  • Montaż:
    - rozdzielnice VF: podtynkowy do ścian murowanych i kartonowo-gipsowych
    - rozdzielnice VS: natynkowy
  • Modele: 1- do 4-rzędowe
  • Ilość modułów: 4 do 72
