SPD ICT Ograniczniki przepięć do sieci teleinformatycznych

Sprawność działania systemów teleinformatycznych we współczesnym świecie jest niemal nie do przecenienia. Począwszy od dużych zakładów produkcyjnych, poprzez średniej wielkości firmy aż po niewielkie warsztaty rzemieślnicze czy nawet gospodarstwa domowe, wszędzie mamy do czynienia z urządzeniami elektronicznymi.
Jedną z cech urządzeń elektronicznych jest niestety stosunkowo wysoka podatność na przepięcia. Ryzyko uszkodzeń i wynikających z nich kosztów przywrócenia pełnej funkcjonalności oraz, co istotniejsze strat związanych z przestojami nie pozwala zignorowanie tego zagadnienia.

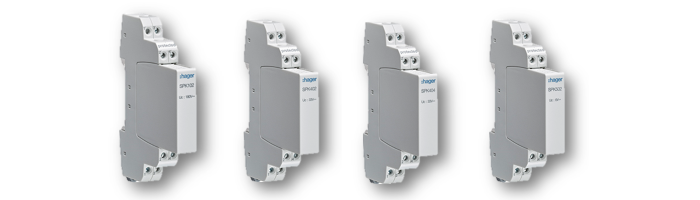

SPD ICT Hager

Projektując i wdrażając nowoczesne układy sterowania, wymiany danych , sieci teleinformatyczne czy też systemy podnoszące poziom bezpieczeństwa , należy bezwzględnie pamiętać o zapewnieniu właściwego poziomu ochrony przepięciowej. Kompletny system ochrony przepięciowej powinien obejmować zarówno instalację zasilającą, jak również wszystkie przewodzące instalacje sygnałowe i teleinformatyczne.

Przyczyny powstawania przepięć w sieciach teleinformatycznych

W ogólnym przypadku przyczyny powstawania przepięć można ująć w kilka kategorii:


  • bezpośrednie uderzenie pioruna,
  • impuls elektromagnetyczny LEMP (pobliskie uderzenie pioruna),
  • operacje łączeniowe i związany z tym impuls SEMP,
  • przepięcia elektrostatyczne ESD.
Z punktu widzenia sieci teleinformatycznych oraz pracujących w nich urządzeń , zdecydowana większość uszkodzeń wiąże się z wpływem impulsu elektromagnetycznego LEMP na pracę urządzeń i sieci przesyłu danych. Wpływ zjawisk łączeniowych mam krytyczne znaczenie dla sieci pracujących w warunkach przemysłowych. Nagromadzenie dużej liczby instalacji, ich wzajemny odziaływanie oraz wyjątkowo duża liczba potencjalnych źródeł zakłóceń stają się głównymi przyczynami problemów.


Zniszczenia:


  • uszkodzenie półprzewodników w portach komunikacyjnych urządzeń,
  • trwałe uszkodzenia ścieżek przewodzących w obwodach drukowanych,
  • uszkodzenia w obwodach wyjściowych urządzeń,
  • przedwczesne procesy starzeniowe,
  • pogorszenie stanu izolacji.


Zakłócenia w pracy urządzeń:


  • uszkodzenie magazynów danych,
  • stany nieustalone w układach I/O,
  • losowe zadziałania lub ich brak,
  • błędne dane transmitowane w systemach.

Podział ograniczników przepięć do zastosowań teleinformatycznych

  • ograniczniki przepięć dla sieci telekomunikacyjnych,
  • ograniczniki przepięć dla sieci komputerowych,
  • ograniczniki przepięć dla sieci przemysłowych,
  • ograniczniki przepięć dla systemów TV i CCTV.

Ochrona urządzeń i sieci komputerowych


Ochrona przepięciowa sieci komputerowych stanowi szczególne wyzwanie. Z jednej strony dążymy do jak najwyższych parametrów transmisyjnych co z drugiej strony wpływa na podatność na zakłócenia. Oferowane ograniczniki przepięć dla sieci komputerowych bazując na zaawansowanych technologiach (iskierniki wielelektrodowe i szybkie diody) zapewniają skuteczną ochronę sieci i urządzeń , jednocześnie nie degradując jakości sygnału. Zgodność ze specyfikacją standardu PoE pozwala na stosowanie tych rozwiązań dla urządzeń chronionych które korzystają z zasalania w/w standardzie.

Ograniczniki do sieci komputerowych firmy Hager wyposażone są w standardowe gniazda przyłączeniowe RJ45. Można je instalować zarówno w szafach serwerowych, rozdzielnicach multimedialnych jak i przy urządzeniach końcowych. Dzięki takiemu rozwiązaniu można chronić przepięciowo zarówno koncentratory, serwery, jak również pojedyncze komputery.

Ochrona urządzeń i sieci TV i CCTV


Dla potrzeb sieci opartych o przewody koncentryczne do oferty Hager został wprowadzony ogranicznik przepięć SPK300. Jest on dedykowany zarówno do systemów telewizji naziemnej, kablowej jak i satelitarnej. Może być stosowany do ochrony urządzeń zbiorczych (multiswitch, wzmacniacze rozdzielające w instalacjach zbiorczych) jak również dla urządzeń końcowych takich jak np. odbiornik TV.

Tego rodzaju ogranicznik znajduje również swoje zastosowanie w systemach CCTV z transmisją sygnałów po przewodach koncentrycznych. Dla ochrony kamer w systemach dozorowych zalecana jest instalacja ogranicznika bezpośrednio przy urządzeniu. W przypadku systemów dozorowych kluczową kwestią jest zapewnienie pełnej funkcjonalności ze względów bezpieczeństwa.

Ochrona urządzeń i sieci przemysłowych

Ochrona przepięciowa dla sieci przemysłowych, w pełnym spektrum spotykanych standardów.

Rozwiązania te są szczególnie dedykowane do szerokiego wachlarza urządzeń tj:


  • układy sterowania i automatyki,
  • urządzenia i systemy pomiarowe,
  • urządzenia i systemy akwizycji danych SCADA,
  • systemy zabezpieczeń i kontroli dostępu,
  • układy sygnalizacji pożarowej.

Do pobrania:

Ulotka SPK Ograniczniki przepięć do sieci teleinformatycznych.
SPK Ograniczniki przepięć do sieci teleinformatycznych. Pobierz ulotkę (PDF, 2,8 MB) lub przeglądaj online.
